ABB變頻器基本介紹和常見故障分析
一、品牌介紹
abb變頻器以其穩定的性能,豐富的選件擴展功能,可靈活應用的編程環境,良好的力矩特性,以及可供不同場合使用的多種系列,在變頻器市場占據著重要的地位。abb變頻器在中國的市場業績,大家有目共睹。abb變頻器以其強大的品牌效應,和較高的社會認知度,在中國變頻器市場位居前列。在變頻器出現之前,要調整電動機轉速的應用需透過直流電動機才能完成,不然就是要透過利用內建耦合機的VS電動機,在運轉中用耦合機使電動機的實際轉速下降,變頻器簡化了上述的工作,縮小了設備體積,大幅度降低了維修率。不過變頻器的電源線及電動機線上面有高頻切換的訊號,會造成電磁干擾,而變頻器輸入側的功率因素一般不佳,會產生電源端的諧波。 abb變頻器是由ABB集團研發、生產、銷售的知名變頻器品牌。ABB是一個在歐洲乃至全世界都享有盛譽的,高低壓、高低壓電器、變壓器、發電設備等等都是它的成熟產品,在電廠、造紙、等各行各業更是被廣泛應用。主要用于控制和調節三相交流異步電機的速度,并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及超強的過載能力,在變頻器市場占據著重要的地位。ABB標準變頻器的購買、安裝、設置和使用都很簡單,可以節省大量時間。它們在ABB的各分銷商處廣泛供應,因而稱之為標準變頻器。應該說abb的產品在國內還是得到了廣大用戶的一致認可。

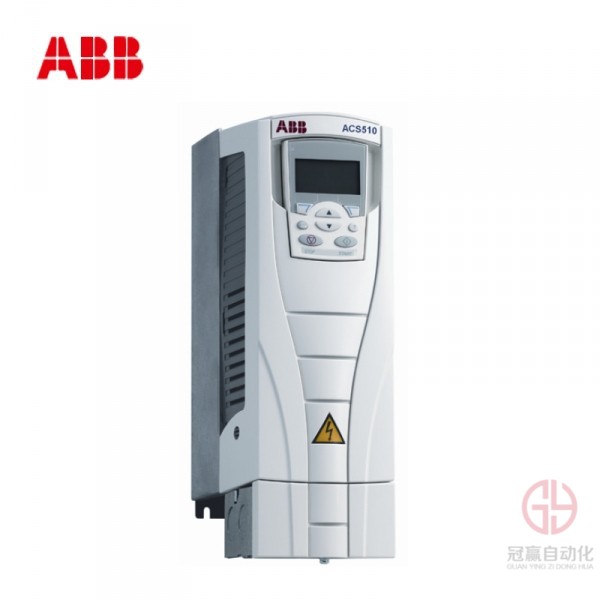

(圖為ABB變頻器)
變頻器的應用范圍很廣,從小型家電到大型的礦場研磨機及壓縮機。全球約1/3的能量是消耗在驅動定速離心泵、風扇及壓縮機的電動機上,而變頻器的市場滲透率仍不算高。能源效率的顯著提升是使用變頻器的主要原因之一。
變頻器技術和電力電子有密切關系,包括半導體切換元件、變頻器拓撲、控制及模擬技術、以及控制硬件及固件的進步等。
(圖為ABB變頻器)
二、故障分析與維修
變頻器充電起動電路故障,通用變頻器一般為用壓型變頻器,采用交—直—交工作方式。當變頻器剛上電時,由于直流側的平波電容容量非常大,充電電流很大,通常采用一個起動電阻來限制充電電流。
充電完成后,控制電路通過繼電器的觸點或昌閘管將電阻短路。起動電路故障一般表現為起動電阻燒壞,變頻器報警顯示為直流線線電壓故障。一般,變頻器的設計時,為了減小變頻器的體積而選擇較小起動電阻,其值多為10—50Ω,功率為10—50W;當變頻器的交流輸入電源頻繁接通,或者旁路觸器的觸點接觸不良時,都會導致起動電阻燒壞。因此在替換電阻的同時,必須找出原因,如果故障是由輸入側電源頻率開始引起的,必須消除這種現象才能將變頻器投入使用,如果故障只由旁路觸元件引起,則必須更換這些器件。
過電壓(ou)類故障原因分析及處理
變頻器的過電壓集中表現在直流母線的支流電壓上。正常情況下,變頻器直流電為三相全波整流后的平均值。若以380v線電壓計算,則平均直流電壓ud=1.35,u線=513v。在過電壓發生時,直流母線的儲能電容將被充電,電壓升高,過電壓檢出值800vdc,當電壓上升至過電壓檢出值時,變頻器過電壓保護動作。因此,對變頻器來說,都有一個正常的工作電壓范圍,當電壓超過這個范圍時就很可能損壞變頻器。
變頻器常見的過電壓有三類:ou1加速過電壓、ou2減速過電壓、ou3恒速過電壓。過電壓報警一般是出現在停機的時候,其主要原因是減速時間太短或沒有安裝制動電阻及制動單元。變頻器出現過電壓故障,一般是雷雨天氣,由于雷電串入變頻器的電源中,使變頻器直流側的電壓檢測器動作而跳閘,在這種情況下,通常只須斷開變頻器電源1min左右,再合上電源,即可復位;另一種情況是變頻器驅動大慣性負載時,其減速時間設置“較短”,因為這種情況下,變頻器的減速停止屬于再生制動,在停止過程中,變頻器的輸出頻率按線性下降,而負載電機的頻率高于變頻器的輸出頻率,負載電機處于發電狀態,機械能轉化為電能,并被變頻器直流側的平波電容吸收,當這種能量足夠大時,就會產生所謂的“泵升現象”,變頻器直流側的電壓會超過直流母線的最大電壓而跳閘,對于這種故障,一是將“減速時間”參數設置長些;二是安裝制動單元,增大制動電阻;三是將變頻器的停止方式設置為“自由停車”。還有一種情況變頻器在電機空載時工作正常,但不能帶負載啟動,這種問題常常出現在恒轉矩負載。遇到此類問題時應重點檢查加、減速時間設定或提升轉矩功能,因而變頻器直流回路電壓升高,超過其保護值,出現故障。
電機發熱,變頻器顯示過載,對于已經投入運行的變頻器,必須檢查負載狀況,對于新安裝的變頻器出現這種故障,很可能是V/F曲線設置不當或電機參數設置有問題,此時必須正確設置好各種參數,另外,電機在低頻的工作時散熱性能變差,也會出現這種情況,這時就需加裝散熱裝置。
采用變頻器作為異步電動機驅動器,盡管其可靠性很高,但是如果使用不當或偶然事件,也會造成變頻器的損壞,要想在生產過程中,使用好變頻器,熟悉變頻器的結構原理,了解常見故障,對于技術人員尤為重要。
三、總結
變頻器作為自動化工廠生產的交換器,在生產作業中的作用毋庸置疑,雖然各品牌、各型號的變頻器不僅相同,但掌握了變頻器的共性,學會一種變頻器的應用后對其它的變頻器也就觸類旁通了。對變頻器眾多的參數,我們應學會挑出最基本的參數,因為多數的參數對于我們實際應用中一般都應用不到,可以用其默認值,特別還應學會調整特性參數以更好的讓變頻器工作在最佳狀態。
