一、項目簡介

　　粘蟲板機又叫誘蟲板機，專門用于粘蟲板的上膠復合、分切成型、沖孔等工藝，可一次性快速的在此機器設備上完成。

　　二、客戶需求

　　在泉州某機械廠，由于客戶現場設備需要不停機快速的裁切所需產品的需求。由此，英威騰提出使用伺服電子凸輪滾切模式的整體解決方案，該方案速度達到300M/min，穩定以及產品精度在±0.1mm內的特點。

　　三、英威騰解決方案

　　粘蟲板機工藝流程

　　1.放卷工站

　　現場根據調整機械松緊度來設定放卷材料的張力，讓放卷部分張力波動小，防止分切機牽引伺服上的材料走位。

　　2.送料工站

　　送料軸改用伺服后，送料夾輥處安裝編碼器接到凸輪軸切刀伺服，減少中間的傳動和機械連接的誤差，改用后的誤差小于±0.1mm。

　　3.切刀工站

　　客戶產量要求在裁切200mm的長度時速度需要達到180PCS/min，長度400mm時達到200M/min，所以需要設備上輥筒安裝兩把切刀，使用英威騰的帶電子凸輪功能的伺服可快速不停機運行裁切產品，并且可以通過上位機觸摸屏設定任意的裁切長度：

　　英威騰解決方案

　　根據客戶材料以及和收放卷的速度要求，選定2顆2.0KW帶電子凸輪功能的17位編碼器的伺服以及配套電機。控制器選擇英威騰小型控制器IVC3使用其自帶的脈沖輸出功能。觸摸屏客戶需求7寸屏幕，因為Modebus TCP通訊具有高速通訊、易于接線的優勢，由此選定英威騰VS系列觸摸屏。

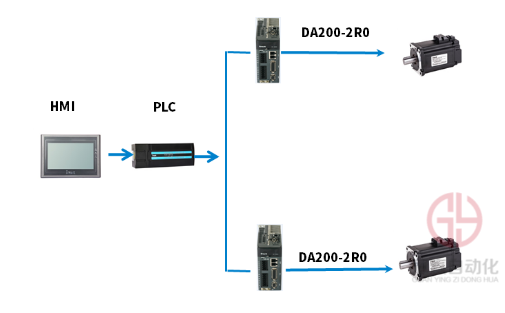

系統拓撲圖

　　四、客戶價值

　　1. 使用英威騰雙伺服電子凸輪控制后可以讓送料過程和切刀伺服裁切過程速度響應快和對設備的雙切刀刀口磨損小

　　2. 能滿足客戶的速度上的要求300M/min，17bit編碼器電機可以讓產品精度能夠達到0.1mm以內，并能適應各種材料的的裁切，讓設備運行的更平穩。

　　3. 可以在觸摸屏上通過RS485通訊更改所需的裁切長度，操作簡單快捷。
