ABB推出壓氣式環保氣體負荷開關環網單元

ABB推出壓氣式環保氣體負荷開關環網單元

2025-04-27 11:26:13 冠贏

ABB

全球環保升級與能源轉型進程加速,驅動電力設備綠色轉型。在電網用戶以及各制造商共同努力下,環網柜斷路器功能單元的環保方案已在電網中大規模使用。然而環網柜作為配網末端的開關設備,單一的斷路器方案難以滿足各類用戶的不同使用場景的需求,也會增加客戶的投資支出。不斷完善環網柜各類應用功能單元,對于環保型環網柜在各類用戶中推廣具有重要意義。

ABB壓氣式負荷開關的創新突圍

在電力設備領域,SF6(六氟化硫)氣體憑借優異的絕緣與滅弧性能長期占據主導地位,但其溫室效應潛能值高達CO?的24,300倍1,已成為全球減碳進程中的重大挑戰。負荷開關方案在環網柜的使用中廣泛應用,成熟的SF6開斷的負荷開關以SF6為絕緣和開斷介質,技術成熟,成本經濟。

ABB

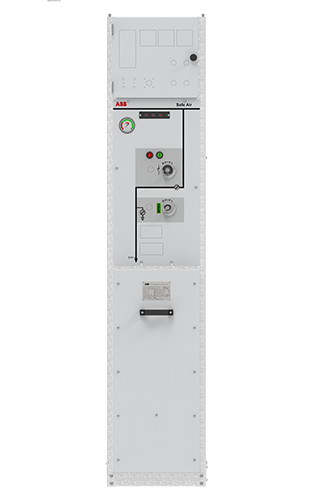

面對"環保性、經濟性、高性能"難以兼得的行業困局,ABB創新推出的12kV Safe Air 壓氣式環保氣體負荷開關環網單元,填補了中壓環網設備領域經濟型環保解決方案的空白,為電網綠色升級提供兼具技術可行性與經濟性的創新路徑。

ABB的壓氣式負荷開關采用創新的壓氣式滅弧結構,延續了經過二十多年市場驗證的彈簧操縱機構,確保設備穩定可靠。其傳動鏈強度符合新標準GB1985-2023,且采用高可靠性的電場設計,保證了其機械和電氣性能。該產品能夠與滿足國網標準化規范的斷路器柜靈活組柜,并支持靈活的共箱方案,使其能夠滿足多種應用場景和使用標準。此外,設備還具備靈活的擴展方式,可進行頂部或側部擴展,并兼容ABB環網柜Safe Digital數字化解決方案,進一步提升了智能化水平。

三大核心技術突破:ABB壓氣式環保氣體負荷開關的環保高效之道

1. 壓氣式滅弧技術

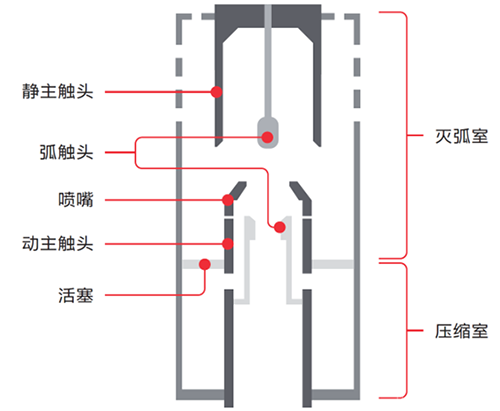

ABB的壓氣式負荷開關的滅弧裝置由動、靜主觸頭、弧觸頭和活塞組成,其工作原理是利用活塞壓縮氣體產生的超壓來 “吹滅”電弧,開斷負荷電流。在壓氣式開關合閘時,電弧預擊穿發生在弧觸頭。在分閘時,電弧同樣引燃于弧觸頭,整個合分閘過程的電弧作用都集中在弧觸頭上,降低了主觸頭的損耗,延長了設備的維護周期,提高了設備的使用壽命和穩定性,而且相對于采用真空泡串聯或并聯的開斷技術,壓氣式滅弧技術觸頭結構更簡單,更加穩定可靠。

ABB

ABB

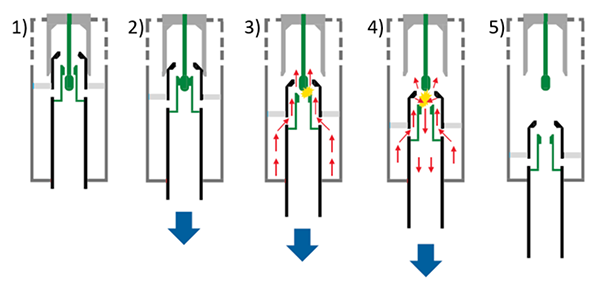

壓氣式開關的開斷過程:

1) 主觸頭完全閉合。

2) 動觸頭向下動作并壓縮氣體。

3) 動觸頭先分離,弧觸頭后分離并產生電弧,同時帶動壓縮氣體流向電弧區域。

4) 氣體流向電弧區域,并從電弧區域向上向下雙向流出,快速熄滅電弧。

5) 電弧被切斷,動觸頭與弧觸頭均分開。

壓氣式技術已經在高壓斷路器中廣泛應用, ABB創新地將壓氣式滅弧系統應用于12kV負荷開關單元,攻克干燥空氣介質性能瓶頸,填補了該領域的行業空白。

2. 壓氣式開關的“駐點”設計,安全斷電的“精準剎車點”

ABB壓氣式負荷開關的"駐點"原理通過精準控制氣流與機械動作的協同作用實現高效滅弧。其核心在于利用氣體動力學特性形成局部高壓區,具體過程如下:

當開關分閘時,動觸頭帶動活塞壓縮滅弧室內的絕緣氣體,產生高速氣流吹向電弧。在觸頭分離過程中,隨著動觸頭位移引發的氣流通道截面積突變,高速氣流速度驟降為零,動能瞬間轉化為壓力能,形成氣體流速為零的"駐點"。此時產生的局部高壓具有雙重作用:一方面通過"熱收縮效應"壓縮電弧直徑,增大電弧電阻;另一方面高壓氣體密度增加顯著提升介質絕緣強度,有效抑制電弧重燃。

該設計通過機械運動與氣流動力學的精準配合,在觸頭分離過程中創造更佳滅弧條件。如同精準的"氣動剎車",既避免因動作過快導致氣流能量不足,又防止動作過慢引發電弧持續灼燒。這種動態平衡確保了電弧能被熄滅,提升開關的分?jǐn)嗄芰Α?/p>

3.環保且經濟的雙優之選

ABB的壓氣式負荷開關采用干燥空氣替代SF6,具有極低的泄漏率(≤0.01%),有效減少對環境的影響。該開關以干燥空氣作為絕緣介質,干燥空氣由19.5~23.5%的氧氣及剩余的氮?dú)饨M成,確保在整個產品生命周期內不會對環境造成任何危害。在保證設備性能的同時,壓氣式負荷開關采用了更簡單高效的結構和設計,具有更高性價比。

解決行業痛點,助力綠色電力

在全球加速綠色轉型的背景下,ABB將持續創新環保電力技術,推出適配新能源電站、智能電網、工業園區等多種應用場景的環保產品。未來,我們將提供更高效的綠色解決方案,助力電力行業實現可持續發展目標。ABB致力于以創新科技推動全球能源結構向清潔化轉型,為構建綠色未來貢獻力量。

參考文獻:1. GREENHOUSE GAS PROTOCOL-IPCC Global Warming Potential Values

(來源:ABB官網)
